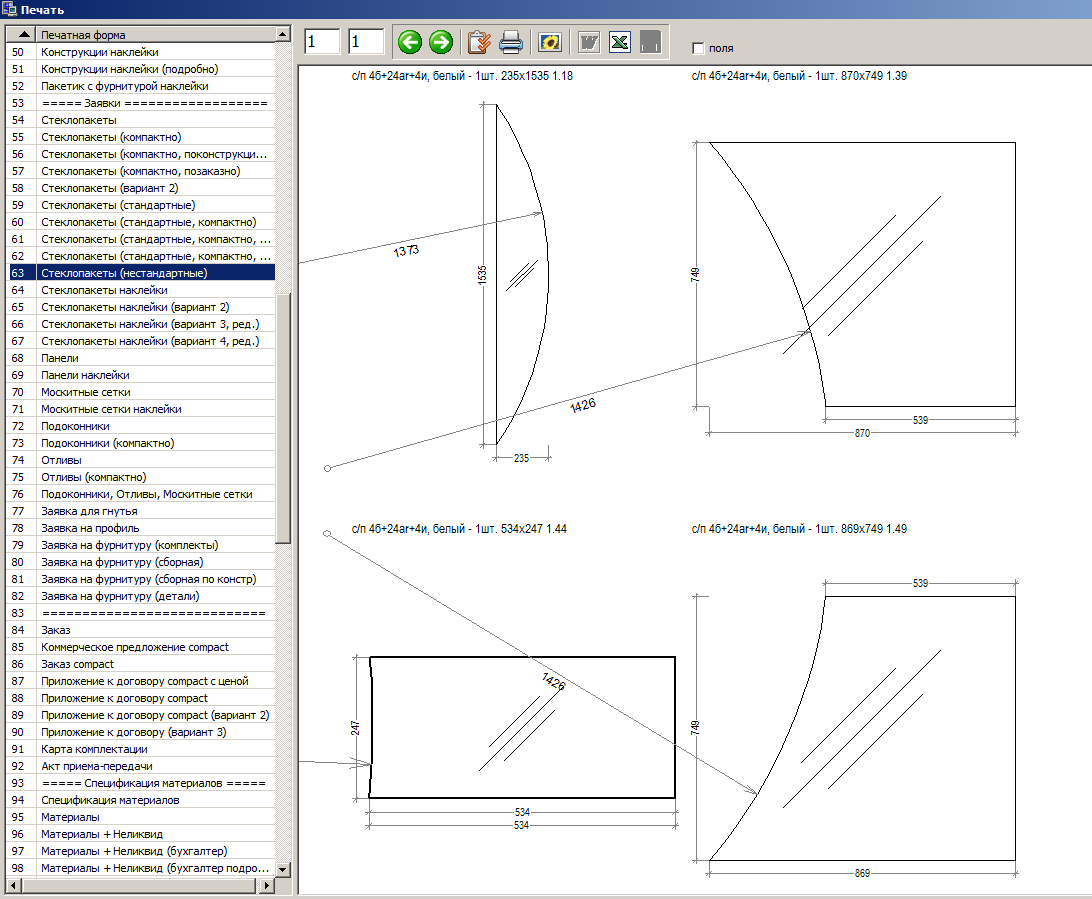

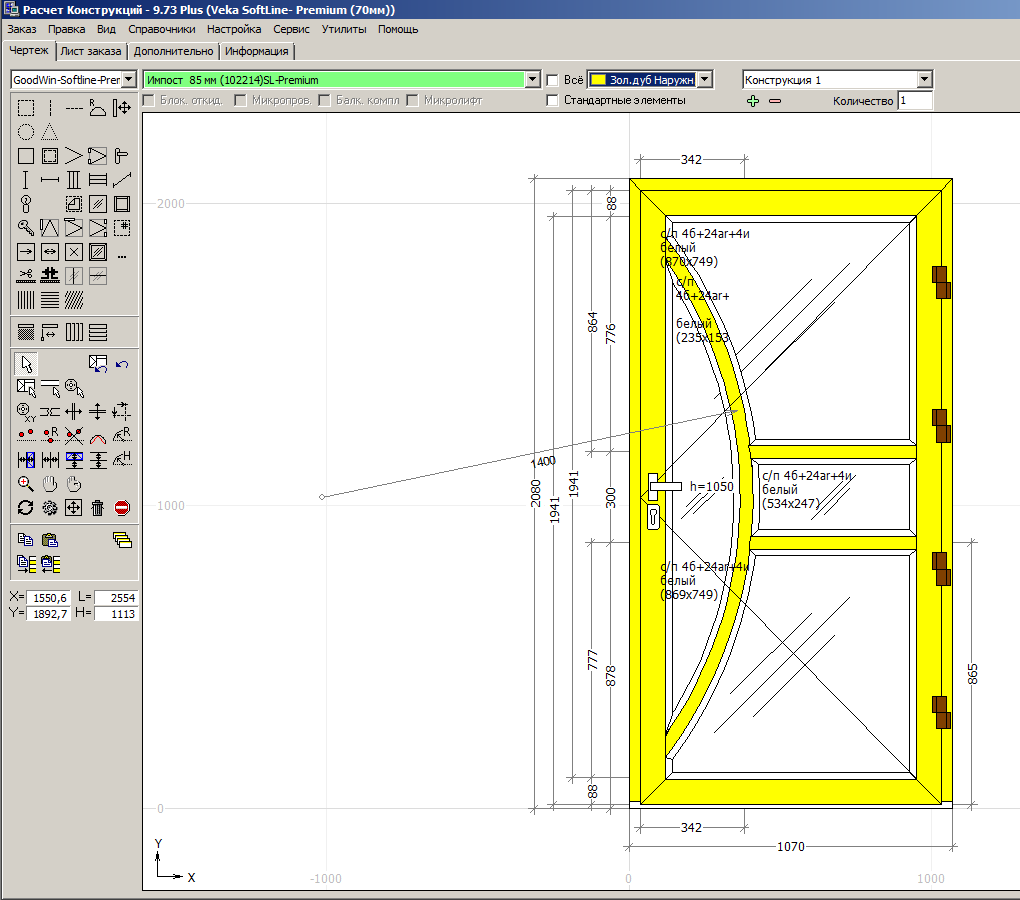

Описание | Программа неверно считает геометрию. На картинках(скрин1) видно, что у СП должно быть 5 углов. А Отчет(скрин2) выдал СП с 4 углами!! Размеры также не верны.

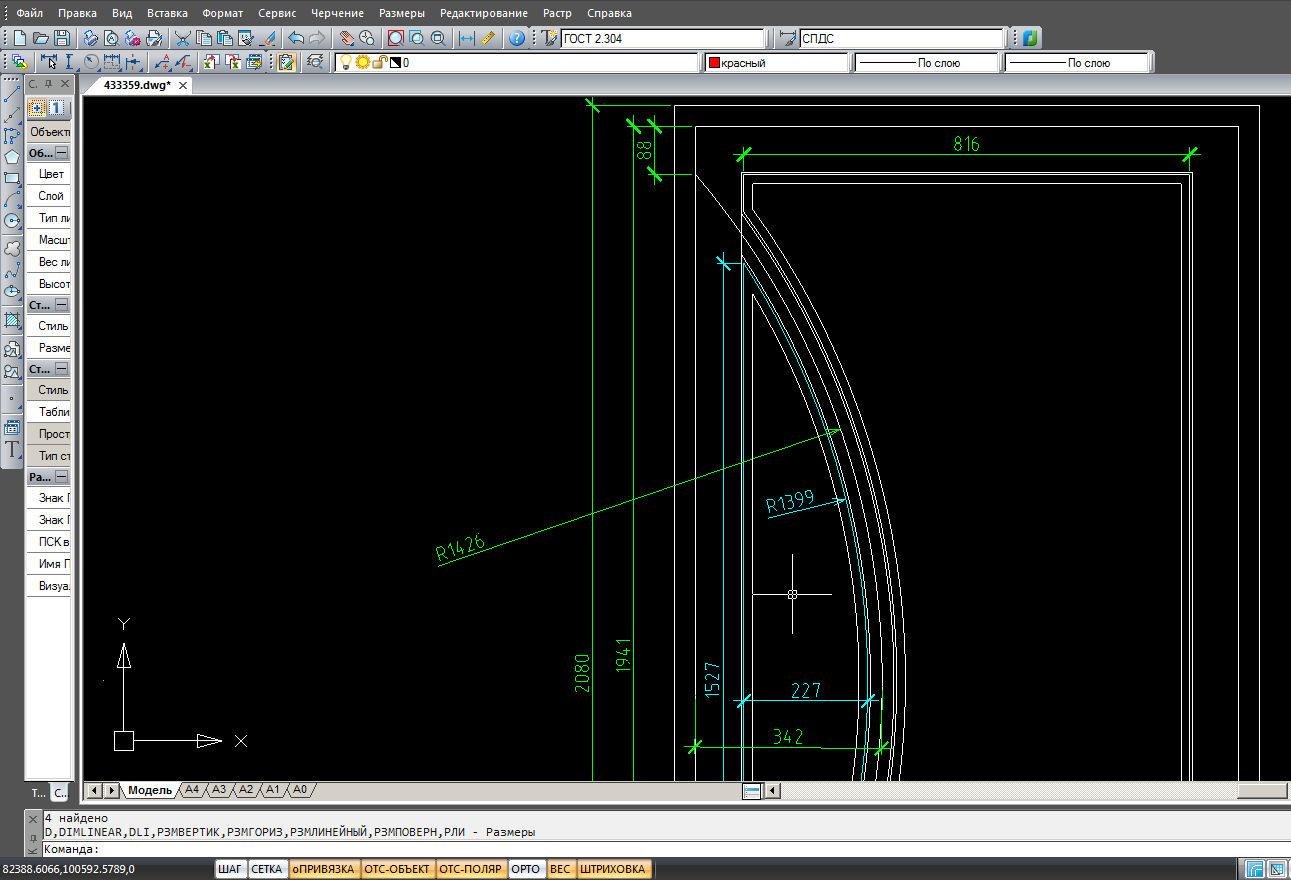

Кроме того, при прорисовывании в автокаде (Скрин3) данной конструкции и сравнении со Скрин1 видно, что не соответствуют размеры касающиеся арочного импоста (если задаться размерами по вертикали по 88 мм от края створки до оси пересечения края створки и осью импоста (скрин1) и горизонтальным 342 от края створки до оси импоста то радиус должен получиться не 1400 а 1426(это не погрешность округления). И размеры СП на скрине1 также не соответствуют прорисованным в автокаде На скрине 235*1535 а в автокаде 227*1527 (Здесь я рассматривал только длинный СП, остальные не верны но я их не прорисовывал) |
---|
