Просмотр задачи

НомерПроектКатегорияВидимостьИзменен
0001360RasKon[Все проекты] Пожеланияпубличная2019-06-25 23:53
ИнициаторAntanelОтветственный
ПриоритетобычныйВлияниемалоеВоспроизводимостьне проверялась
Состояние новаяРешениеоткрыта
Версия продукта9.81
Целевая версия10.XX (приоритетные)Решена в версии
Тема0001360: Углы реза для деталей зависящих от длины профиля
ОписаниеКогда элемент конструкции состоит из нескольких деталей, отличающихся по длине, то одна из них - "главная" - в разделе базовых элементов настраивается с зависимостью "Профиль", а остальные будут иметь зависимость "Длина от длины профиля".
Зависимость "Профиль" не имеет поля для внесения поправки в длину, но отображает корректные углы реза детали на печатных формах.
Зависимость "Длина от длины профиля" дает возможность сделать поправку от значения "Профиль", но на печатных формах всегда изображает перпендикулярных рез.
Нужен режим, который дает возможность внести значение коррекции длины и при этом показывать углы реза, совпадающие с углами профиля, в печатных формах раскроя.

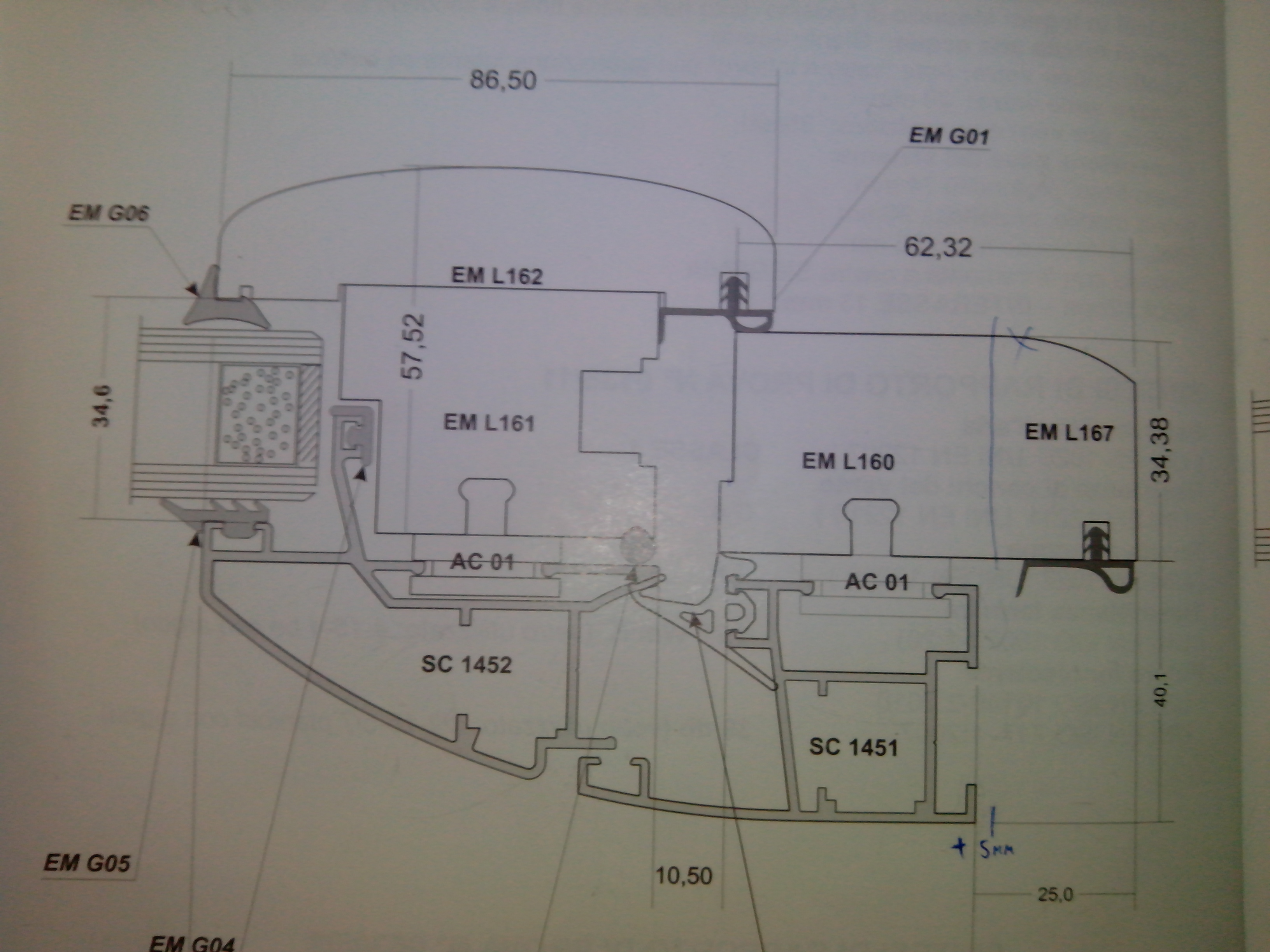

В приложенном рисунке примером такого профиля служит "створка". Она состоит из трех частей различной длины, но все они должны резаться с одинаковыми углами.
МеткиНет связанных меток.
Срок реализации (дней)
Стоимость
Планируемая дата

Деятельность

Antanel

2017-02-14 12:47

разработчик


Поддержка задачи сообществом
Только зарегистрированные пользователи могут принять участие в голосовании. Зарегистрироваться, или войти.
Сторонники: JoraCornev
Нейтралитет: Еще не проголосовало нейтрально ни одного пользователя за данную задачу.
Оппоненты: Еще не проголосовало ни одного оппонента за данную задачу.

История изменений

Дата изменения Пользователь Поле Изменить
2017-02-14 12:47 Antanel Новая задача
2017-02-14 12:47 Antanel Файл добавлен: IMG_20170214_123637.jpg
