Комплектующие шпросовых систем

Сообщение vovaukrainec » Среда, 21 Январь, 2015 10:37

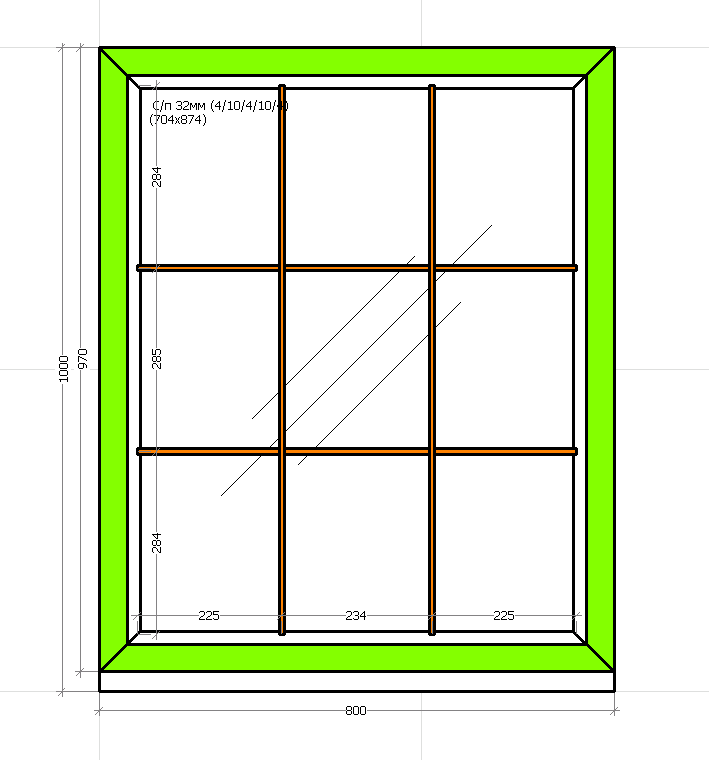

Алексей, просьба улучшить в программе работу со шпроссовыми системами. В прикрепленном файле окно, вертикальный шросс в котором рисуется как одна заготовка, а в реальности состоит с трех, соединенных через крестообразными соединения. По этой причине программа некорректно считает з/пл(фиксированная плата за каждую заготовку), невозможно привязать окончания, крестообразные, Т- и Y-образные соединения. Шпроссовую систему с пересечением не 90град. нет возможности нарисовать.
Хотел бы услышать Ваши соображения по этому поводу.
Инцидент на багтрекере создал http://www.adgroup.com.ua/bt/view.php?id=823
Вложения

Аватара пользователя
ADGroup
Разработчик RasKon
Сообщения: 978
Зарегистрирован: Четверг, 03 Май, 2007 11:27
Откуда: Киев
Контактная информация:

Re: Комплектующие шпросовых систем

Сообщение ADGroup » Среда, 21 Январь, 2015 13:16

Есть несколько вопросов сопутствующих, на которые не помню ответа:
1. В Вашем чертеже посередине на пересечение шпросс должны стоять крестовые соединения. Вопрос, делают ли на практике чтоб в этих местах были Т соединения или так просто не делают из-за внешнего вида?
2. Когда применяются Y соединения, если Вы говорите что шпроссы делаются всегда под углом 90гр?
3. Встречал на рисунках шпроссы в виде арок, как там решается этот вопрос практически + соединения?

vovaukrainec
Сообщения: 25
Зарегистрирован: Пятница, 07 Февраль, 2014 16:05

Re: Комплектующие шпросовых систем

Сообщение vovaukrainec » Четверг, 22 Январь, 2015 14:00

1. Делали, но это довольно редкие заказы
2. Y-соединение используют когда рисунок хотят сделать в виде ромба или квадрата вот ссылка на систему которую используем мы http://dekorativnaya-raskladka.ru/raskladka-baviera
3. Соединение на рисунок в виде солнца по ссылке тоже можно посмотреть.

Есть еще шпроссовые системы под фрезеровку. Там соединители скрытые.
Вложения

Аватара пользователя
Владимир
Сообщения: 837
Зарегистрирован: Пятница, 11 Май, 2007 11:36
Откуда: Киев
Контактная информация:

Re: Комплектующие шпросовых систем

Сообщение Владимир » Понедельник, 26 Январь, 2015 11:28

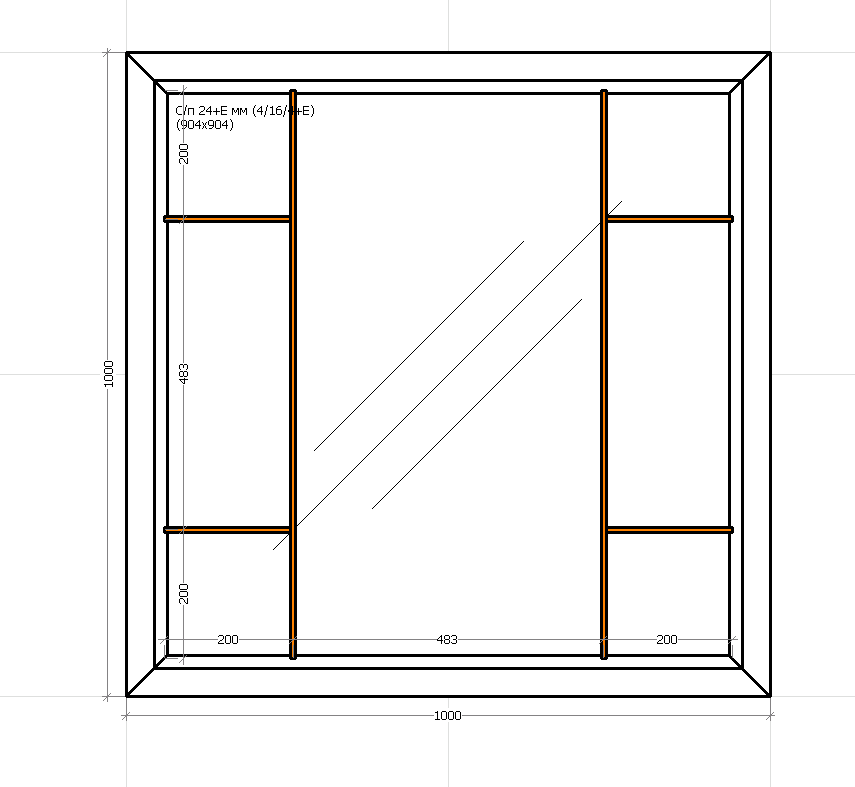

Я делал в тупую, в допах вводил Т соед., крест. соед и торцевания. И менеджер это выставлял ручками, зато цена совпадала. Например в вашем первом окне 4 крест. соед. и 8 торцеваний, а во втором 4-т соед. и 8 торцеваний, ну шпросс само собой стоимость за м.п.

pmltd
Сообщения: 38
Зарегистрирован: Вторник, 05 Апрель, 2011 12:14

Re: Комплектующие шпросовых систем

Сообщение pmltd » Понедельник, 31 Октябрь, 2016 14:08

Сталкивался с таким... немного заморочился и сделал следующим образом:

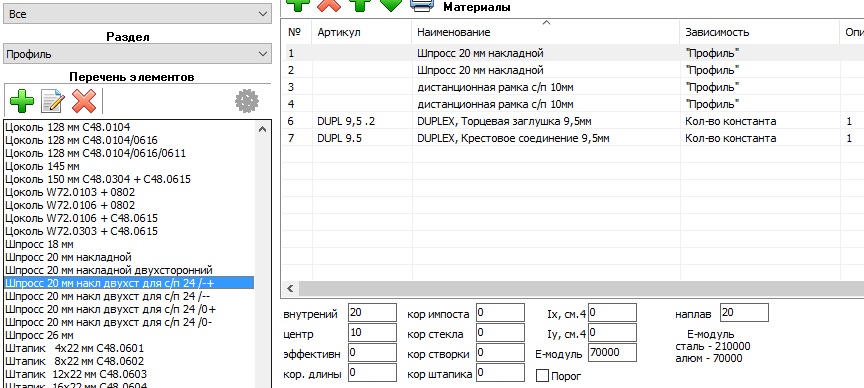

создал шпроссы край/край, край/крест, 0/край и 0/крест
прописал пораметры и комплектующие и потом только внимательно строить

в моем случае делал для накладных с фальш дистанцией дуплекс
Вложения

vovaukrainec
Сообщения: 25
Зарегистрирован: Пятница, 07 Февраль, 2014 16:05

Re: Комплектующие шпросовых систем

Сообщение vovaukrainec » Среда, 25 Январь, 2017 09:50

Алексей, сориентируйте когда планируется внедрить изменения в программу с тикета №823?

vovaukrainec
Сообщения: 25
Зарегистрирован: Пятница, 07 Февраль, 2014 16:05

Re: Комплектующие шпросовых систем

Сообщение vovaukrainec » Среда, 25 Январь, 2017 09:55

Просьба к участникам форума проголосовать за инцидент на багтрекере http://www.adgroup.com.ua/bt/view.php?id=823 для поднятия выше по рейтингу, может разработчики быстрее внедрят его.
